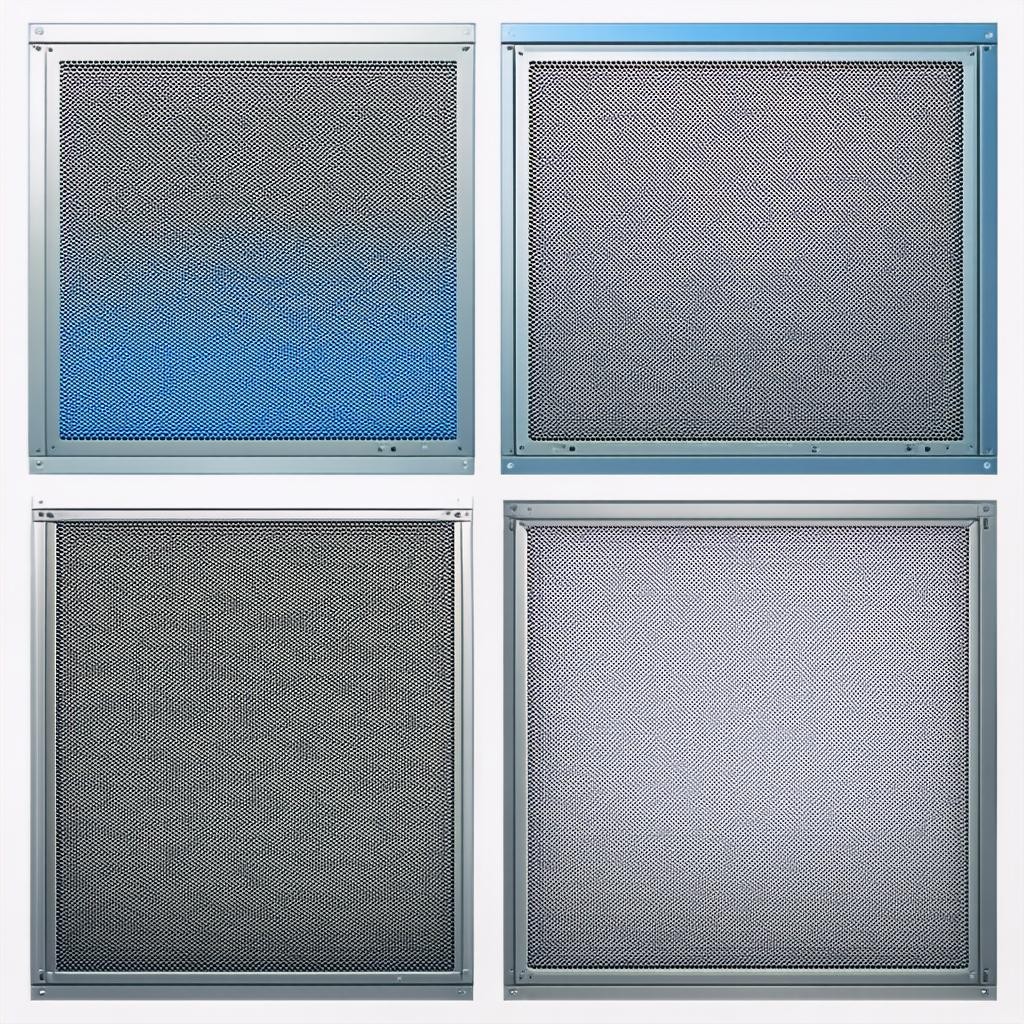

Вентиляционные решетки

Зачем считать живое сечение: реальные цифры, а не теория

Большинство покупателей берут решётку на глаз — и получают либо шум как от турбины, либо нулевой поток. Практика показывает: решётка с габаритом 200×200 мм при живом сечении 50 % пропускает не более 90–100 м³/ч при комфортной скорости 1,5 м/с. Если вам нужно 300 м³/ч, такая решётка превратится в источник свиста — скорость воздуха вырастет до 3,5–4 м/с, что уже выше нормы для жилых помещений (максимум 2 м/с по DIN 1946).

Как считать правильно: необходимый расход (м³/ч) делите на 3600, затем на желаемую скорость (обычно 1,5–2,0 м/с). Получаете требуемое живое сечение в м². Умножайте на коэффициент запаса 1,1–1,15 — и сравнивайте с реальным живым сечением конкретной модели (данные есть в каталоге: Arktos, Ostberg, Rosenberg, Systemair). Пример: 300 м³/ч / 3600 / 1,5 = 0,0694 м². С учётом запаса — 0,079 м². Это решётка 600×200 мм с живым сечением около 65 % (0,078 м²).

Типовая ошибка №1: установка решёток вплотную к потолку

Если верхний край решётки упирается в потолок — приток «залипает» к перекрытию, эффективная зона перемешивания падает на 30–40 %. В двух реальных объектах (офис 45 м²) после перестановки решётки на 10–12 см ниже потолка температура у пола выровнялась с +16 °C до +20 °C. Решение: отступ от потолка ≥ 50 мм для прямоугольных моделей, ≥ 80 мм для круглых. При монтаже в стену — не ближе 100 мм от угла стены.

Как размер решётки связан с потерями давления

Каждый вентилятор имеет рабочую характеристику. Если вы ставите решётку с проходным сечением меньше, чем сечение воздуховода (например, воздуховод 160 мм, а решётка 150×150 мм), сопротивление растёт, фактический расход падает на 15–25 %. В одном проекте с системой Systemair заменили три решётки 200×100 мм на 400×100 мм — расход вырос с 180 до 240 м³/ч без изменения настроек вентилятора. Подбирайте сечение решётки минимум равным сечению подводящего воздуховода, лучше — на 5–10 % больше.

Выбор материала: не эстетика, а среда эксплуатации

• Для кухни в кафе или ресторане — только нержавейка (Arktos AISI 304 или 316). Алюминий в зоне горячего пара разрушается за 1–2 года. Пример: фритюрная зона — решётки из алюминия пришлось менять каждые 8 месяцев, из нержавейки — 4-й год без потери вида.
• Для бассейна или мойки — пластик (полипропилен) или специальная серия с антикоррозийным покрытием. В каталоге есть модели Ostberg с пластиковым корпусом для влажных зон.
• Для офиса или дома — алюминий с порошковой окраской. Лёгкий, не ржавеет, цвет можно подобрать под интерьер. У Rosenberg есть серия с двухсторонней окраской.

Ошибка №2: игнорирование типа регулировки

Если в помещении предполагается зонирование — берите решётки с подвижными ламелями (Arktos с регулируемыми жалюзи). Без регулировки перенаправить поток невозможно, придётся демонтировать или ставить шибер отдельно. Для офисных open-space оправданы решётки с фиксированным направлением (например, 30° вниз), чтобы не раздувать бумаги на столах, но с возможностью перекрытия — резьбовой шток или DVC-клапан внутри (Systemair).

Пошаговый алгоритм выбора решётки под реальную задачу

1. Замерьте расстояние от узла ответвления до точки монтажа. Если длина воздуховода > 8 м, добавьте 10 % к живому сечению решётки на компенсацию потерь на трение.
2. Определите назначение: приток или вытяжка? Для вытяжки живое сечение можно уменьшить на 15–20 % (скорость в вытяжке допускается до 3 м/с).
3. Рассчитайте минимальное живое сечение по формуле выше. Проверьте по таблице в карточке товара указана площадь живого сечения для типоразмера.
4. Уточните способ монтажа: в стену (нужна рамка-распорка или закладная деталь), в подвесной потолок (пружинные защёлки Arktos или поворотные фиксаторы Ostberg), в канал (прямоугольные или круглые фланцы).
5. Сверьтесь с типоразмерами: стандартные проёмы (200×200, 300×100, 400×200, 600×200) — есть складская программа. Нестандарт — срок 5–10 дней под заказ (Rosenberg).
6. Проверьте наличие аксессуара «пена-уплотнитель» — если щель между корпусом и стеной больше 3 мм, иначе щелевая подсветка и утечки.

Типовая ошибка №3: установка решётки на вытяжку без обратного клапана

Если вытяжка общая на несколько квартир или в частном доме кухонная вытяжка объединена с санузлом — без обратного клапана (лепесткового или гравитационного) с большой вероятностью воздух пойдёт назад. В моделях Systemair и Arktos есть встроенные клапаны, но на заказ. Если ставите обычную решётку — докупите клапан отдельно, иначе максимум через месяц запахи кухни идут в спальню.

Схема расчёта для конкретного объекта (пример)

Дано: офис 25 м², высота потолка 2,8 м, кратность 3 (норма для офиса с притоком), расход — 210 м³/ч. Воздуховод — 160 мм (сечение 0,02 м²).

• Скорость на выходе из решётки принимаем 1,5 м/с.
• Требуемое живое сечение: 210 / 3600 / 1,5 = 0,0389 м². С запасом 0,043 м².
• Вариант: решётка 300×200 мм (0,06 м²) с живым сечением 55 % (0,033 м²) — мала. Не проходит по скорости (будет 2,1 м/с).
• Берём 400×200 мм — живое сечение 0,052 м² (65 %). Скорость: 210 / 3600 / 0,052 = 1,12 м/с. Комфортно.
• Устанавливаем в стену на высоте 80 мм от потолка (чтобы не «прилипало»), с обратным клапаном и уплотнительной лентой по периметру.

Итоговый тест: замер анемометром — 1,2 м/с на выходе, шум 22 дБ(A) — в пределах нормы.

Резюме: три главных критерия, которые нельзя игнорировать

1. Живое сечение — считайте, а не угадывайте.
2. Тип монтажа и отступы — иначе решётка работает впопутье.
3. Совместимость с остальной системой (воздуховод, клапан, тип вентилятора) — иначе расход не совпадает с проектом.

Все перечисленные модели — Arktos, Ostberg, Rosenberg, Systemair — есть в каталоге с указанием живого сечения, схемы монтажа и совместимых аксессуаров. На каждый типоразмер даны расчётные скорости и расходы. Не стесняйтесь уточнять — лучше потратить 10 минут на расчёты, чем через месяц переделывать всю разводку.
